SAFETY＆HYBRID STRUCTURE
ハイブリッド工法
「軸」と「面」で支える、
地震に強い家。
採用ブランド
Finfina
Komforta
Normo
木造軸組工法と耐力面材を組み合わせたハイブリッド工法
日本の木造住宅で広く採用されている木造軸組工法は、柱や梁などの「軸」で建物を支える工法です。
ラピアスデザインでは、この木造軸組工法に耐力面材を組み合わせ、軸と面の両方で建物を支えるハイブリッド工法を採用しています。
柱 ・梁による構造の強さに、壁面全体で力を受け止める耐力面材を加えることで、地震や強風によって建物に加わる水平力を構造全体へ分散します。
軸で支える
木造軸組工法
柱や梁などの構造材を組み合わせ、 建物を支えます。
面で支える
耐力面材
壁面全体で力を受け止め、 建物へ加わる力を分散します。
ハイブリッド工法を採用する理由
地震に強い住まいをつくるためには、特定の部材だけを強くするのではなく、建物に加わる力を構造全体で受け止めることが重要です。
ラピアスデザインでは、耐震性だけでなく、設計自由度や施工品質まで考え、軸組工法と耐力面材を組み合わせています。
地震の力を分散
地震や強風による水平力を壁面全体で受け止め、構造の一部分に力が集中することを抑えます。
建物の変形を抑える
柱・梁による軸組構造に耐力面材を組み合わせることで、地震時に建物が大きく変形することを抑えます。

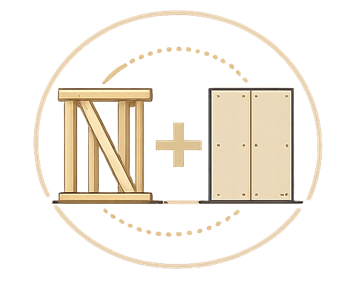

設計自由度を活かす
木造軸組工法の特徴を活かし、必要な耐震性能を確保しながら、暮らしに合わせた空間設計を行います。
安定した施工品質
耐力面材を決められた施工方法で取り付けることで、設計した構造性能を確実に建物へ反映させます。
耐力面材「タイガーEXハイパー」を採用
耐震性だけでなく、住まいの耐久性まで考える。
ラピアスデザインでは、外周部の耐力面材に吉野石膏の「タイガーEXハイパー」を採用しています。
耐力面材として建物の耐震性能を支えるだけでなく、防火性や透湿性にも優れた面材です。
地震に強い構造をつくることはもちろん、その性能を長く維持することまで考えて構造材を選定しています。
「線」ではなく「面」で地震の力を受け止める
筋交いによる耐力壁は、柱と梁の間に斜めの部材を配置して地震などの水平力に抵抗します。
一方、耐力面材を使用した耐力壁は、壁面全体で力を受け止めることができます。
地震による力を面で受け止め、柱や梁などの構造材へ伝えることで、建物全体で地震力に抵抗する構造をつくります。
筋交い
柱・梁・筋交いによって水平力に抵抗する
地震の力を、建物全体で受け止める。
VS
耐力面材
壁面全体で水平力を受け止め構造全体へ伝える
高い耐震性
壁面全体で地震や強風による力を受け止め、建物の変形を抑える耐力壁を構成します。
優れた耐久性
無機質系の面材で、長期間にわたって構造性能を維持するための耐久性に配慮されています。
優れた防火性
火に強い無機質系材料を使用し、住宅の防火性能にも配慮しています。
高い透湿性
壁内部の湿気を屋外へ逃がしやすく、壁体内の結露リスクを抑えることにもつながります。
壁だけ強くても、地震に強い家にはならない。
耐力壁が地震の力に抵抗するためには、その力を壁へ適切に伝える「床」の強さも重要です。
床が大きく変形してしまうと、耐力壁を適切に配置していても、それぞれの壁へ地震の力を十分に伝えることができません。
そこでラピアスデザインでは、壁だけでなく床も一体となって地震に抵抗する構造を考えています。
28mm構造用合板による剛床工法
ラピアスデザインでは、床に28mm厚の構造用合板を施工する剛床工法を採用しています。
床面を強固な水平構面とすることで、地震や強風によって建物に加わった水平力を耐力壁へ伝達。
壁と床をそれぞれ単独で考えるのではなく、一体の構造として地震に抵抗させます。
建物のねじれを抑える
地震の力が建物に加わると、壁の配置や建物形状などによって、建物にはねじれようとする力が生じることがあります。
剛性の高い床で耐力壁同士をつなぐことで、建物の一部分だけが大きく変形することを抑え、建物全体の安定性を高めます。
床面全体で力を伝える
28mm厚の構造用合板で床面を一体化することで、床を強固な「水平構面」として機能させます。
地震や強風によって建物に加わる水平力を床面全体で受け止め、耐力壁へ適切に伝えることで、建物全体で力に抵抗します。
梁を格子状に組む「桝組構造」
床を支える梁は、格子状に配置する「桝組構造」を採用しています。
梁をバランスよく配置することで、床に加わる荷重を構造全体へ伝えます。
28mm厚の構造用合板による剛床工法と組み合わせることで、強固な水平構面を構成しています。
基礎・柱・梁・壁・床を、一つの構造として考える
地震に強い家は、一つの工法や一つの部材だけでつくるものではありません。
地盤から基礎へ、基礎から柱・梁へ、そして壁や床へ。
地震によって建物に加わる力がどのように伝わり、どのように建物全体で受け止めるのかを考えることが重要です。
ラピアスデザインでは、一体打ちベタ基礎、木造軸組工法、耐力面材、剛床工法などを組み合わせ、建物全体で地震に抵抗する構造をつくっています。
